Spectra-Physics 钛宝石激光器

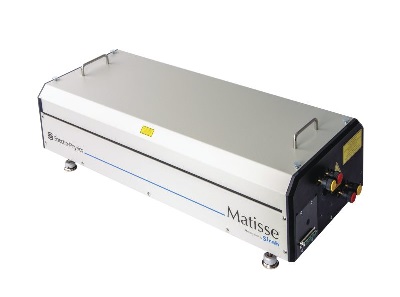

Matisse 2 超窄线宽可调谐环形激光器

1.产品概述

Matisse 2 系列是业内先进的单频超稳定窄线宽可调谐环形激光器系列。具有高输出功率、超窄外部线宽、大调谐范围以及灵活的架构。与 Millennia eV 泵浦激光器结合后可产生超过 6.5 W 的输出功率。Matisse 2 可灵活选择钛宝石或染料作为激光增益介质，从而实现>470 nm 调谐，以及从 20 MHz 到 30 kHz 的线宽范围。

Ø 最高可用输出功率 >7.2 W

Ø 线宽 <30 kHz rms

Ø 可现场升级为染料或Ti:Sapphire 增益介质

Ø 50 GHz的宽无跳模压电调谐

Ø 防尘罩和坚固的钢制底板

2.产品特色

Ø 超窄线宽

Matisse提供三种级别的稳频选项:带有相位锁定环的被动稳定，带参考单元的主动稳频，以及带有PDH锁定的主动稳频(线宽至<30 KHz,100 ms积分时间)

Ø 无跳模调谐

卓越的机械稳定性、专门设计的光学支架、独特的调谐方法以及Matisse C 优选的平面外腔体设计，都有助于实现大于 50 GHz 的卓越无跳模扫描范围。开发的 “扫描缝合 ”技术，可在整个波长范围（最多 300 nm）内实现宽范围的无跳模调谐。

Ø 实现高功率平整度的挠性光学支架

通过改变环形激光器的腔长来调整波长时，即使是线性移动中最小的倾斜也会导致输出功率下降。所有需要在 Matisse 中线性移动的光学器件都安装在挠性光学支架上。这些支架扩大了扫描范围并引导线性平移，因此在 50 GHz 的无跳模调谐范围内，功率平坦度可达到 5%。

3.技术参数

Ø 型号参数

产品型号	Matisse 2 TR	Matisse 2 TS	Matisse 2 TX-light	Matisse 2 TX	Matisse 2 DR	Matisse 2 DS	Matisse2 DX
激光增益介质	Ti:Sapphire	Ti:Sapphire	Ti:Sapphire	Ti:Sapphire	Dye	Dye	Dye
线宽	<4 MHz rms	<50 kHz rms	<50 kHz rms	<30 kHz rms	<20 MHz rms	<200 kHz rms	<100 kHz rms
光束直径	1.4 mm (典型值)				1.4 mm (典型值)
光束发散角	<1 mrad				<1 mrad
振幅噪声	<0.1% rms (泵噪声之上，正交增加)				<0.5% rms
扫描范围	>50 GHz (@ 780 nm)				>60 GHz (@ 575 nm)

Ø 调谐范围

产品型号	Matisse 2 TR	Matisse 2 TS	Matisse 2 TX-light	Matisse 2 TX	Matisse 2 DR	Matisse 2 DS	Matisse2 DX
MOS-1 光学组件	680-790 nm	680-790 nm	680-790 nm	690-770 nm	-
MOS-2 光学组件	750-870 nm	750-870 nm	750-870 nm	750-870 nm	-
MOS-2-BB 光学组件	730-930 nm	730-930 nm	730-930 nm	730-930 nm	-
MOS-3 光学组件	880-1038 nm	880-1038 nm	880-1038 nm	880-1010 nm	-
MOS-4 光学组件	-				550-660 nm	550-660 nm	550-660 nm
MOS-5 光学组件	-				650-760 nm	650-760 nm	650-760 nm

* 详情请咨询010-84164680 Sales@tgseic.com
